Standard:
Zahtevi za ETCS kablove za balize
(MAV P-6014/2012 TEBF)
KONSTRUKCIJA:
Provodnik: Puni bakarni provodnik, meko žareni, nominalnog prečnika 1,53 mm (EN 60228)
Izolacija: Polietilen PE (EN 50290-2-23)
Elemenat použavanja: četvorka

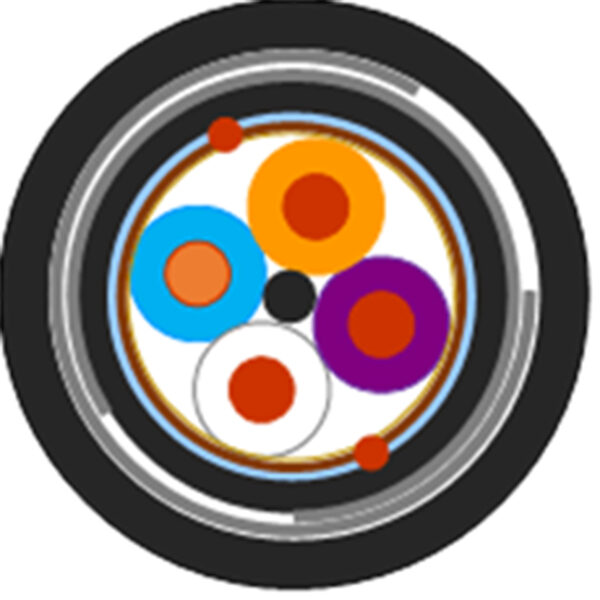

Jezgro kabla:
Četiri izolovana provodnika použena u četvorku
(ako je neophodno u centru četvorke ispuna)
Boje izolacije: a–bela; b–narandžasta;
c–tirkizna; d–ljubičasta
Obavijanje: Jedan ili više slojeva plastičnih, nehigroskopnih traka, helikoidno, sa preklapanjem.
Slojeviti unutrašnji plašt: Dve kalajisane Cu žice prečnika 0,8 mm uzdužno ispod laminiranog plašta od aluminijumske trake (debljine 0,20 mm) sa jedne strane presvučene slojem kopolimera, metalnom stranom okrenutom unutra, čvrsto spojene sa PE plaštom, crne boje.
Armiranje: Dva sloja pocinkovane čelične trake (2B0,2), helikoidalno obavijenih sa zazorom, prema DIN 17162; ASTM 525/93, EN 10142, EN 10143
Spoljašnji omotač: Polietilen (PE), crne boje
(EN 50290-2-24)
PRIMENA:
Ovi kablovi se koriste u stacionarnim železničkim objektima za priključak ETCS baliza i za spoljašnju instalaciju.
Dozvoljeno temperaturno područje:
– pri polaganju: -20°C do +60°C
– pri radu: od -40°C do +60°C
Poluprečnik savijanja: 20D (D – prečnik kabla)
